Centro de trabajo CNC Pertici P524, P527 y P529 Premium con 5 ejes controlados está diseñado para realizar operaciones de fresado, taladrado, roscado, corte y fresado de extremos en barras o piezas, incluso de gran tamaño, de aluminio, PVC, aleaciones ligeras y acero.

Las versiones disponibles son dos, de 7 m y 9 m, con dos modos de trabajo: un área de trabajo única o el modo péndulo con dos áreas de trabajo independientes, ofreciendo soluciones personalizadas para maximizar la productividad.

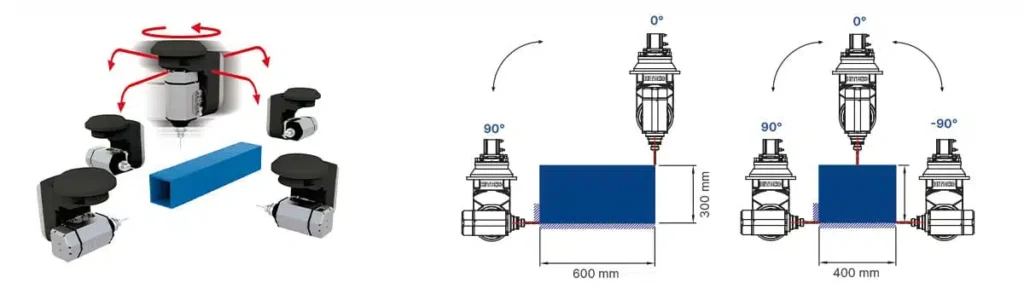

El electrohusillo, con una potencia de 11 kW en S1 y cono de fijación HSK-F63, permite realizar incluso trabajos pesados, típicos del sector industrial. La combinación de movimientos ilimitados de los ejes de la cabeza A y C permite al electrohusillo posicionarse en cualquier ángulo: de ±90° para el eje A a ±320° para el eje C, siendo la libertad de movimiento clave para obtener resultados excepcionales.

El centro dispone de un almacén rotativo de 16 posiciones integrado en el carro, con capacidad para fresas estándar y fresas de disco de hasta 180 mm de diámetro. La herramienta de sierra de 450 mm con cono HSK-F63 se aloja por separado en un almacén dedicado y utiliza los 5 ejes interpolados de la cabeza de mecanizado para realizar cortes compuestos, cortes rectos, fresado de extremos y rebajes.

Dependiendo de la longitud, el centro puede configurarse con 8 o 12 mordazas automáticas. La disposición a lo largo del eje X es una característica clave de estos centros, y cada mordaza opera de manera independiente, garantizando una precisión extraordinaria durante las operaciones. Este sistema ofrece una flexibilidad sin igual en el posicionamiento y mecanizado de las piezas.

Una característica destacable es la capacidad de realizar trabajos en la cabeza del perfil tras el corte y separación de las piezas, lo que permite que la máquina continúe operando incluso después de la fase principal de corte, aumentando significativamente la eficiencia global del proceso productivo.

Características de la máquina:

• Control CNC electrónico de 5 ejes
• Procesado en 5 caras de perfiles y piezas de aluminio, acero y PVC
• Estructuras principales de acero mecanizadas para alta precisión
• Portaherramientas HSK-F63
• Acondicionador de cuadro eléctrico
• Procesado totalmente automático del perfil en una sola sujeción
• Posibilidad de fresado de extremos de perfil con fresa de disco de 180 mm
• Sierra de corte de 450 mm de diámetro
• Fresado universal en diversas geometrías de perfil, como cilindros de perfil, orificios para manillas, etc.
• Sistema de prevención de colisiones para las mordazas
• 8 mordazas con movimiento independiente
• Kit de soporte de mordazas adicionales
• Almacén de herramientas con 16 posiciones
• Sonda de longitud de herramienta
• Abrazadera de portaherramientas HSK-F63
• 2 referencias de punto cero
• Sistema automático de engrase de rodamientos de bolas en ejes X-Y-Z
• Potente software CAD/CAM 3D con visualización de macros
• Interfaz gráfica fácil de usar con conexión remota y función de diagnóstico

Opcionales:

• Par de mordazas adicionales
• SAI para PC industrial
• Sistema de medición de piezas en el eje X
• Lector de códigos de barras inalámbrico
• Control remoto mediante mando portátil
• Kit de 10 herramientas
• Topes de referencia centrales
• Sierra de corte a 90° de 500 mm de diámetro en el carro
• Sierra de corte a 90° de 600 mm de diámetro en el carro
• Sierra de corte descendente a 90° de 500 mm de diámetro en el carro
• Cinta transportadora para virutas
• Codificador absoluto para mordazas
• Impresora industrial de etiquetas
• Extractor de polvo

Datos Técnicos:

• X axis working stroke 7000mm
• Power (kW): 18
• Voltage (V): 400 – 50Hz
• Air pressure (bar): 7
• Milling spindle power (kW): 11
• Speed milling motor (U/min): 0 – 24.000
• Machine dimensions L x D x H (mm):
• approx. 11.850 x 3.120 x 2.900
• Weight (kg): approx. 5.500
