La Pertici CTE600 y CTE500 está compuesta por tres estructuras principales: una base robusta de acero electro-soldado donde se fija la unidad de corte fija y una unidad de corte móvil que se desliza a lo largo de la base posicionada electrónicamente (eje X).

Los ejes rotativos de las cabezas RF y RM permiten que las unidades de corte giren en ángulos de 45° (interno) a 20° (externo). La hoja es accionada por un cilindro oleo-neumático con regulador de velocidad de salida y retorno rápido. Gracias a un sistema de sujeción horizontal con doble cilindro y vertical, se garantiza un apriete perfecto de cualquier tipo de perfil.

Las protecciones locales neumáticas abatibles aíslan las unidades de trabajo durante la fase de corte, asegurando una excelente protección y practicidad en el uso de la máquina. Las CTE600 y CTE500 son máquinas de última generación que se integran fácilmente en el ciclo de producción, con un manejo muy intuitivo gracias a su monitor táctil de 15″ sobre plataforma Windows 10, que permite programar todas las operaciones de corte con facilidad.

La máquina puede equiparse con una impresora industrial de etiquetas que permite la identificación y asociación de cada pieza con el trabajo correspondiente.

Características de la máquina:

• Alimentación de la hoja de sierra hidro-neumática
• Unidad de corte fija izquierda, unidad de corte móvil derecha controlada por CNC
• Medición mediante cinta magnética
• Rotación electrónica de 45° interno a 20° externo
• Pantalla táctil CNC de 15″ (Windows 10 o superior)
• Sujeción de perfil horizontal y vertical, neumática
• Velocidad de salida de hoja regulable
• Lubricación mínima de la hoja
• Conector para unidad de extracción D.80 mm
• Rodillo transportador de apoyo de perfil a la derecha
• Protección frontal neumática abatible

Datos técnicos:

• Potencia (kW): 5
• Voltaje (V): 400 – 50 Hz
• Presión de funcionamiento (bar): 7
• Consumo de aire (l/min): aprox. 63
• Potencia del motor de la sierra (kW): 2,2
• Diámetro de la hoja de sierra (mm): 500
• Revoluciones de la hoja de sierra (rpm): 2.800
• Longitud de corte (mm): min. 310 – máx. 5.000 – 6.000 (según modelo)
• Dimensiones de la máquina L x P x H (m): aprox. 6,2 – 7,2 x 1,6 x 1,9 (según modelo)
• Peso (kg): aprox. 1.900 – 2.100

Opcionales:

• Contenedores para virutas
• Soporte intermedio automático
• Soporte intermedio doble automático
• Dispositivo electrónico de medición de altura del perfil
• Kit de impresora industrial de etiquetas
• Corte de longitud extra
• Lubricación automática con temporizador
• Corte en cuña en la cabeza izquierda

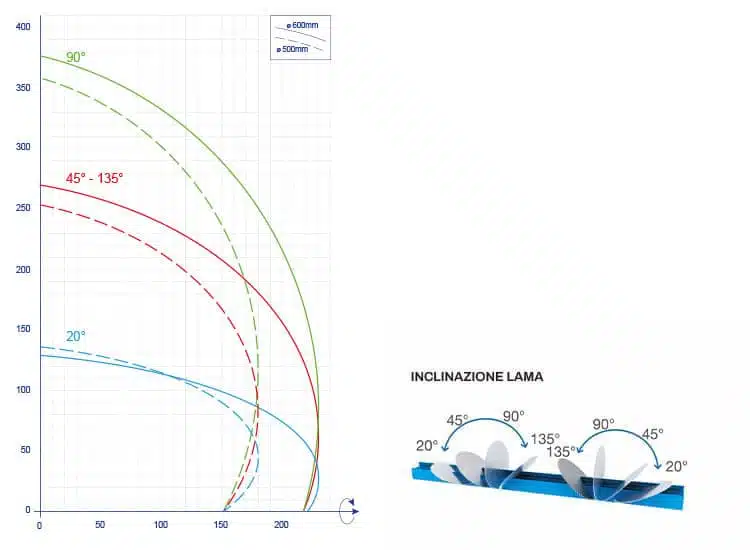

• Kit para ampliar el diagrama de corte
• Extractor IE160 con kit de conexión
• Corte biselado
• Software para corte en cuña reducido
• Corte automático de longitud variable 20° – 135°
• Generador de listas de corte en Excel
